MAWS880-SP光伏氣象站 |
|
HUATRON® |
|
|
|
 |
可調傾角太陽能電池板表面溫度測量 |
|
可調傾角太陽短波輻射 |
|
4G大容量TF數據存儲卡 |
|
嵌入式32位智能自主研發數據采集器 |
|
遠程狀態監控與參數設置 | |
|
| |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 功能描述 |
|
|
|
MAWS880-SP光伏氣象站是針對光伏發電控制設計的一款氣象站，通過太陽能面板表面溫度、太陽總輻射、傾角太陽總輻射、風速風向、空氣溫濕度等關鍵性因子進行監測，量化輸出光伏發電氣象環境數據、光電轉換效率值、輻射總量，為光伏發電控制提供實時精準數據。 |
|
|
|
采 集 器：MAWS880數據采集（DE81+DE8A+DE8GPRS)
工作環境：-40℃～80℃、 0～100%RH
走時精度：實時時鐘，準確度優于20秒/月
可 靠 性：平均無故障時間>10000小時
電 源：采用太陽能或交流供電
防護等級：IP65標準
輸出數據：可設定間隔的數據存儲文件及實時數據調用
通訊方式：GPRS、有線直連/RJ45以太網
存 儲：可選擴充16G板載TF卡
安裝部件：烤瓷工藝表面處理，具有良好的防腐蝕性能 | | |
|
|
|
| 主要測量指標 |
| 測量指標 |
| 風 速 |
0～60m/s；精度：測量值±0.3m/s，或最大值3%（0-35m/s）,5%（>35m/s） |
| 風 向 |
0～359.9°；精度：±3° |
| 空氣溫度 |
-50～60°C ；精度：±0.2°C(-20～+50°C) ±0.5°C(≥30°C) |
| 相對濕度 |
0～100%RH；精度：±2%RH |
| 太陽短波輻射 |
300～3000nm；精度：≤±5% |
| ★傾角太陽短波輻射 |
300～3000nm；精度：≤±5%；可調傾角范圍：0～50° |
| ★太陽能電池板表面溫度 |
-40～+80℃；精度：±0.25℃；可調傾角范圍：0～50° |
| 數據輸出 |
| 光伏發電熱能監測 |
光電轉換效率值 |
| 光伏發電微氣象因子 |
量化輸出光伏發電微氣象因子 |
| 太陽短波輻射 |
太陽總輻射輻照度、曝輻量、極值 |
| 傾角太陽短波輻射 |
太陽總輻射輻照度、曝輻量、極值（可預置角度） |
| 數據采集與存儲 |
| ★采 集 器 |
嵌入式32位智能自主研發數據采集器 |
| ★數據存儲 |
16G大容量TF數據存儲卡 |
| 通訊與供電方式 |
| 通訊接口 |
RS232/RS485，板載GPRS |
| 通訊方式 |
GPRS、有線直連/RJ45以太網 |
| 供電方式 |
交流220V/太陽能+蓄電池 |
| 功 耗 |
10W |
| 運行環境 |
| 工作環境溫度 |
-40～80℃ |
| 工作相對濕度 |
0～100%RH |
| 可靠性與維護 |
| ★遠程維護 |
遠程狀態監控與參數設置 |
| 防護等級 |
IP65 |
| 可 靠 性 |
免維護,防鹽霧，防塵 |
| 機械指標 |
| 主體材質 |
304不銹鋼 |
| 表面處理 |
熱鍍鋅、電泳漆工藝處理紅白色為主色調 |
| 安裝高度 |

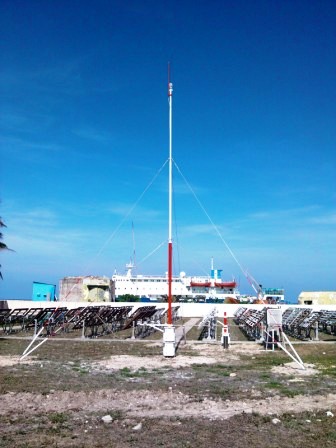

標準配置10米，有拉繩 |
| 安裝方式 |
光伏發電監測代表性區域 | | | |
|
|
|
|
|
| | |
|
|
|
