FSP-2分光譜輻射表 (
測量產品 →
傳感器與檢測儀 → 常規氣象傳感器 ) |
 |
|
|
 |
|
產品名稱 |
分光譜輻射表 |
|
別 名 |
光譜輻射表/紅外輻射表/紫外輻射表 |
|
產品型號 |
FSP-2(WB280)/(JB400)/(HB700) |
|
產品品牌 |
Huatron |
|
制造廠商 |
北京華創維想科技開發有限責任公司 | | |
|
|
|
|
|
基本描述 |
|
|
|
|
|
FSP-2分光譜輻射表可選擇WB280、JB400、HB700三種濾光罩，組合使用測量出總輻射、紫外、可見光、紅外輻射。應用于紫外線預報、農業氣象、植物生理研究、太陽能利用、海洋考察、建筑材料老化及大氣污染等領域。 FSP-2分光譜輻射表可廣泛應用于紫外線強度預報、農業氣象、植物生理研究、太陽能利用、海洋考察、建筑材料老化及大氣污染等科學研究。
|
|
|
|
|
|
特點 |
|
|
|
|
|
符合WMO世界氣象組織規范(CIMO Guide)
適用于各種惡劣環境
性價比高
穩定性好
無源精確測量
使用方便、免維護
簡易型體積小,價格便宜 |
|
|
|
|
|
測量原理 |
|
|
|
|
|
|
|
|
FSP-2分光譜輻射表感應元件是該表的核心部分，它由快速響應的繞線電鍍式熱電堆組成。感應面涂有進口高吸收無光黑色涂層，感應面為熱結點，當有陽光照射時溫度升高，它與另一面的冷結點形成溫差電動勢，該電動勢與太陽輻射強度成正比。
FSP-2分光譜輻射表為減少環境溫度對輻射表性能的影響，FSP-2分光譜輻射表裝有溫度補償線路，內罩為石英玻璃，外罩為精密冷加工磨制而成的有色光學玻璃。
FSP-2分光譜輻射表輸出輻射量(W/m2)＝測量輸出電壓信號值(μV)÷靈敏度系數(μV/W•m-2)，每臺輻射表分別給出標定過的靈敏度系數。 |
|
|
|
|
|
典型應用 |
|
|
|
|
|
氣候研究
農業氣象
植物生理研究
太陽能利用
海洋考察
建筑材料老化
大氣污染等科學研究 |
|
|
|
技術指標 |
|
|
| 光譜范圍 |
FSP-2(WB280)濾光罩：280～2800nm |
| FSP-2(JB400)濾光罩：400～2800nm |
| FSP-2(HB700)濾光罩：700～2800nm |
| 信號范圍 |
0～2000W/m2 |
| 輸出信號 |
0～20mV |
| 靈 敏 度 |
7～14μV/W•m-2 |
| 響應時間 |
≤35秒（99%） |
| 內 阻 |
小于400Ω |
| 年穩定度 |
≤±2% |
| 余弦響應 |
≤±7%(太陽高度角10°時) |
| 方 位 |
≤±5%(太陽高度角10°時) |
| 非 線 性 |
≤2% |
| 溫度系數 |
±2% |
| 工作環境溫度 |
-50℃～+50℃ |
| 工作環境濕度 |
0～100%RH |
| 重 量 |
1.3kg |
| 底座直徑 |
Φ135mm |
| 安裝孔距離 |
120mm |
| 遮光板直徑 |
Φ165mm |
| 外層石英玻璃罩 |
Φ50mm |
| 高 度 |
102mm |
|
| |
|
|
|
|
|
| |
|
| |
|
|
|
產品與應用圖片 |
|
|
|

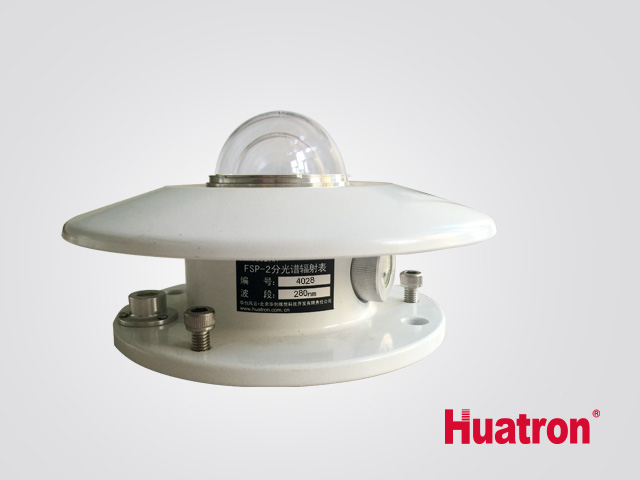

| FSP-2(WB280)分光譜表 |
|
|
|

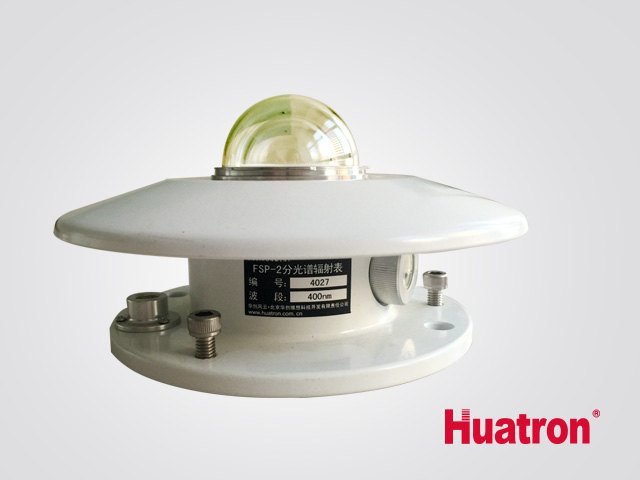

| FSP-2(JB400)分光譜表 |
|
|
|

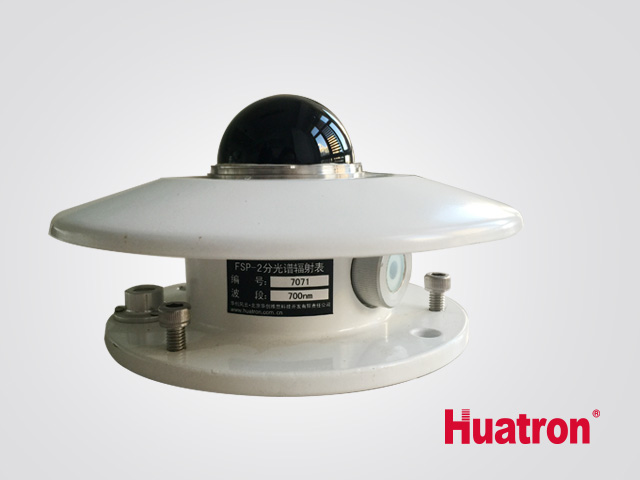

| FSP-2(HB700)分光譜表 |
|
|
|

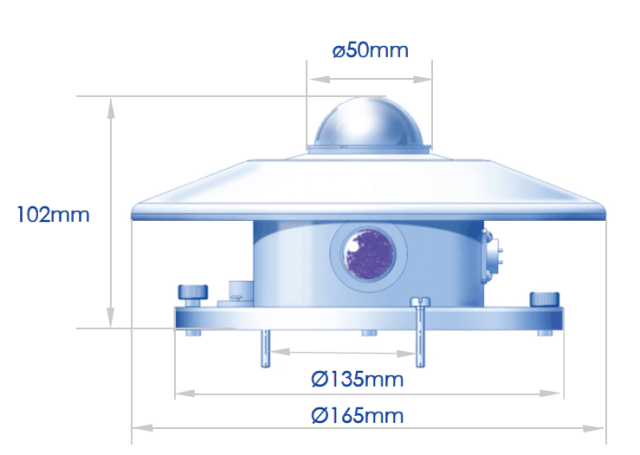

| FSP-2分光譜表尺寸圖 |
|
|
|

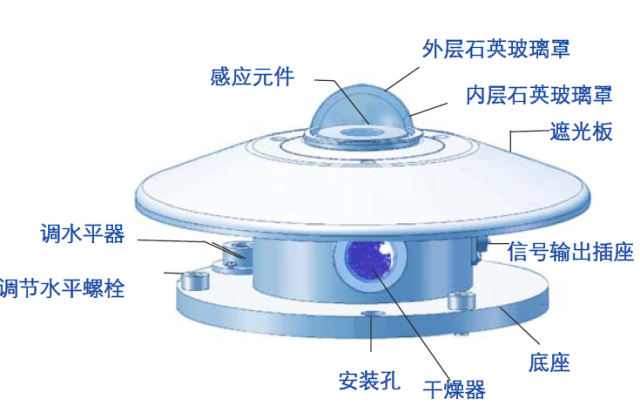

| FSP-2分光譜表功能示意圖 |
|
|
|
