MAWS80-WT迷你氣象站在結構設計和觀測要素方面專為移動應急環境現場單兵觀測組網而設計的一款迷你便攜式自動氣象站。觀測傳感器是WXT520 六合一集成氣象傳感器，DE80數據采集器通過采樣控制接口協議采集風向、風速、雨量、氣壓、溫度、濕度六種氣象參數，通過GPRS和無線點對點兩種可選通信方式將現場實況采集數據發送至車載移動中心系統或氣象部門的固定中心站。微功耗、重量輕、快速簡便安裝和準確穩定的測量特性使其非常適合車載攜帶和快速現場布網觀測應用。 |
| |
產品開發背景 |
|
|
| |
| 對應急事件的氣象服務基礎是常規地面氣象要素的監測，重大事件現場關聯的面積都較廣且局部差異較大，單點氣象觀測不能滿足需求；同時許多重大自然氣象災害區域多為山地、海岸、森林等地形復雜地帶，應急氣象觀測車往往無法到達某些重點探測區域，無法獲取得代表性的探測數據，需要便攜探測設備消除應急服務盲區。針對這一完善應急氣象服務體系的應用需求，華創風云集團與其戰略合作伙伴VAISALA公司合作，研發設計了MAWS80-WT迷你氣象站。 |
|
|
| |
應用范圍
|
|
|
| |
A、現場單兵應急觀測
在某些地形復雜或人員不能停留的危險區域的現場單兵應急自動觀測。 |
B、科研考察現場氣象探
由于迷你站便于攜帶運載，探測精度高，可用于各種類型的野外氣象科研考察工作。 |
C、應急現場臨時站網布設

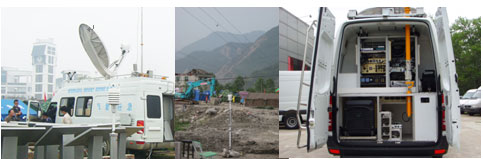

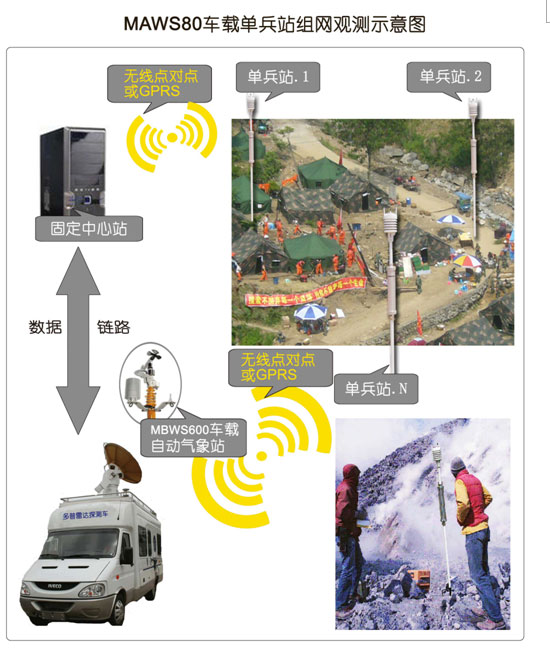

重大應急現場面積分布較廣，必須進行多點組網觀測，MAWS80-WT迷你站結構輕巧緊湊，可以快速完成現場組網協同觀測，并通過無線點對點或GPRS通信方式將數據傳輸至應急車載指揮中心及固定中心站，是掌握應急觀測現場第一手數據的必備手段。 |
| |
|
| |
| |
|
|
特點與優勢
|
|
|
| |
|
|
• 輸出六個氣象要素: 風速、風向、降水、大氣壓、溫度和相對濕度；
• 準確而穩定的測量；
• 結構輕巧緊湊，整機重量小于5kg，沒有移動部件，便于車船裝載；
• 兩斷分體結構且體積小，車載可標配六套；
• 快速簡便安裝,可在數分鐘內迅速組建應急局地觀測網； |
| |
| |
|
|
監測原理
|
|
|
| |
雨量傳感器通過雨滴撞擊信號與雨量成正比的函數關系，可獲取更多降雨信息，產生累計降雨量、降雨強度、持續時間等數據分析結果；超聲波探測風向風速，抗環境干擾性能好數據采集精度高。 |
|
|
| |
組網分析輸出 |
|
|
|

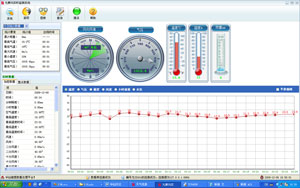

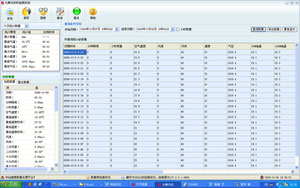

| MAWS80-WT迷你氣象站軟件數據分析模塊與MAWS601型車載氣象站數據分析模塊可無縫銜接。該模塊，包括實時數據采集，數據分析應用，數據存儲與通訊等模塊構成。可實現應急現場氣象數據顯示，周邊氣象站數據查詢，無線數據自動上傳至指揮中心。通過組網協同觀測，可形成風流場，溫濕度等值線，雨量分布等各種可視化場分析模式。為應急氣象科學決策提供準確基礎數據，生成多種應急氣象產品。 |
| |
|
|
|
|
| |
| |
|
|
用 途 |
|
|
| |
應急局地組網觀測、移動探測、科研考察
|
| |
| |
|
|
系統技術指標 |
|
|
| |
傳 感 器：WXT520六合一集成氣象傳感器；
采 集 器：DE80采樣通信集成一體化采集器；
數據存儲：32K數據緩存，2M FLASH數據儲存器；
走時精度：實時時鐘，準確度優于20秒/月；

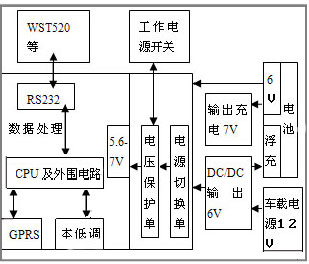

系統供電：12V充電控制模塊，標配2塊6V 1.3Ah電池，可選外部擴展電源箱；
便攜使用：一次充滿電在線模式可工作130（連續分鐘加密48小時以上）小時以上；
在線功耗：平均功耗10mA；通訊時平均功耗30mA；
|
|
自記功耗：平均功耗5mA；
防護等級：滿足IPV6；
采集功能：WMO 規范標準預置，采樣存儲可遠程或現場自定義；
通訊方式：GPRS(CDMA) 遠傳中心站及現場無線直連；
工作環境：-50～+50℃、0～100%RH；
電磁兼容：滿足EN 61326-1:1997+Am1:1998+Am2:2001；
重 量：整機不大于5KG；架設后高度1750┨，可選固定支架；
材 質：機械材料選擇鈍化不銹鋼材料或鋁鈦合金；
工 藝：烤瓷工藝表面處理，具有良好的防腐蝕性能。
|
| |
|
|
| |
|
|
觀測要素 |
|
|
| |
|
|
| 要 素 |
測量范圍 |
分辨率 |
準確度 |
單位 |
| 氣 溫 |
-52～+60 |
0.1 |
±0.3 |
℃ |
| 相對濕度 |
0 ～ 100 |
1 |
±3 %RH 0-90 %RH
±5 %RH 90-100 %RH |
% |
| 風 向 |
0～360 |
1 |
±3 |
° |
| 風 速 |
0 ～ 60 |
0.1 |
3%(0...35 m/s)
±5% (36...60 m/s) |
m/s |
| 雨 量 |
0 ～ 999.9 |
0.1 |
5% |
mm |
| 氣 壓 |
600～1100 |
0.1 |
±0.5 hPa |
hPa |
|
| |
|
|
